適用于平面磨床及放電加工
適合吸持較大且厚的工件
整體密封防水結構
精度高，吸力強
面闆厚度采用加厚型,延長面闆使用壽命
吸引力: 16kgf/cm2
平行度平直度及角尺度0.005mm/100mm

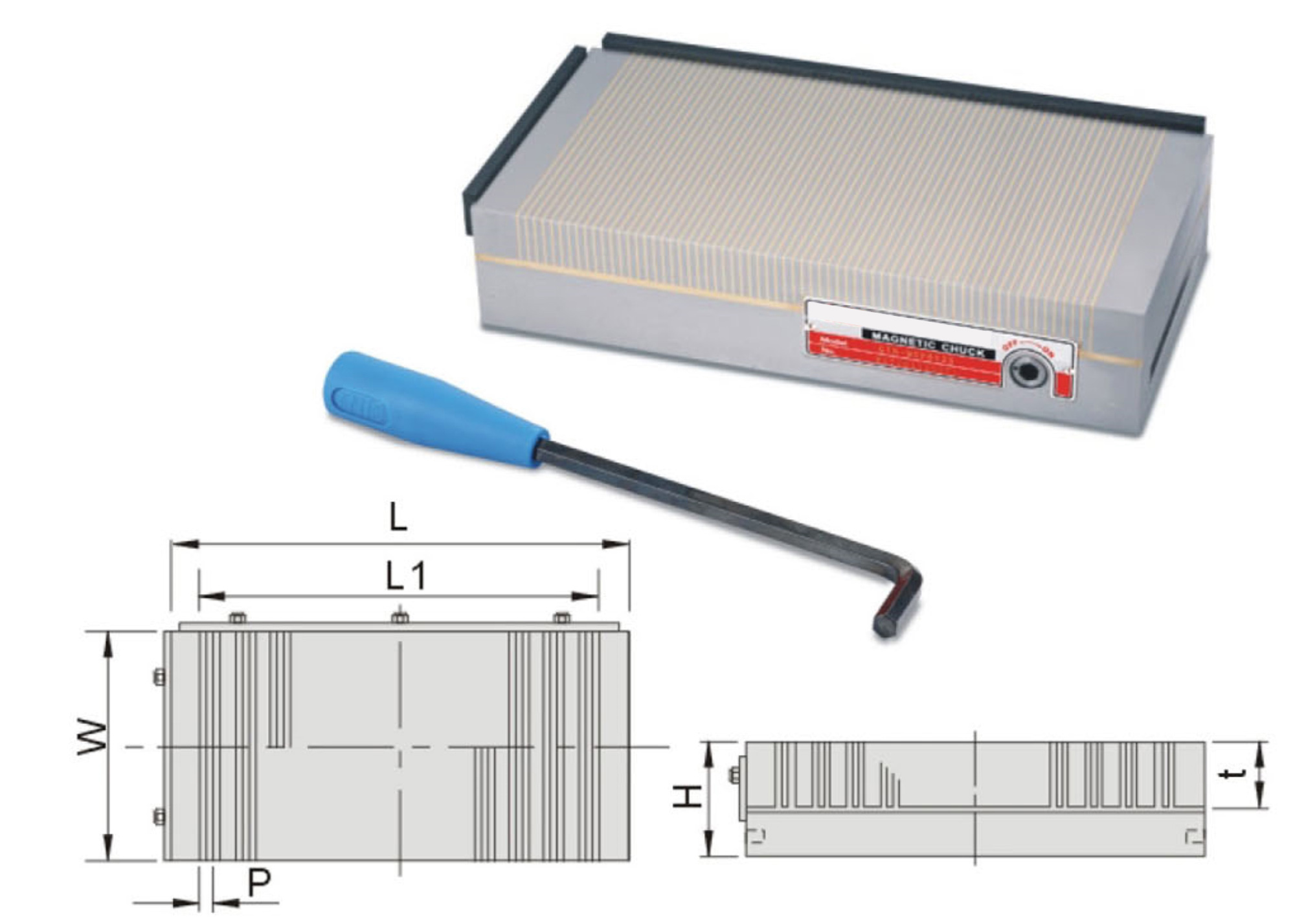

| 訂購編號 | 型號 | 規格 | 面板 | 磁力綫 | 高度 | 重量 | |||
| Order No. | Model | W | L | L1 | t | P | H | N.W. | |
| 5546-02 | 407B | 100X175 | 100 | 175 | 139 | 20 | 1+3 | 52 | 8kg |
| 5546-04 | 510B | 125X250 | 125 | 250 | 212 | 20 | 1+3 | 52 | 14kg |
| 5546-06 | 612B | 150X300 | 150 | 300 | 256 | 20 | 1+3 | 60 | 21.9kg |
| 5546-08 | 614B | 150X350 | 150 | 350 | 306 | 20 | 1+3 | 60 | 25.6kg |
| 5546-09 | 616B | 150X400 | 150 | 400 | 356 | 20 | 1+3 | 60 | 30.5kg |
| 5546-10 | 618B | 150X450 | 150 | 450 | 400 | 20 | 1+3 | 60 | 33.8kg |
| 5546-12 | 816B | 200X400 | 200 | 400 | 356 | 20 | 1+3 | 60 | 38.3kg |
| 5546-14 | 818B | 200X450 | 200 | 450 | 400 | 20 | 1+3 | 60 | 42.8kg |
| 5546-16 | 820B | 200X500 | 200 | 500 | 450 | 20 | 1+3 | 60 | 50.0kg |
適用于平面磨床及放電加工
適合吸持較大且厚的工件
整體密封防水結構
精度高，吸力強
面闆厚度采用加厚型,延長面闆使用壽命
吸引力: 16kgf/cm2
平行度平直度及角尺度0.005mm/100mm
| 訂購編號 | 型號 | 規格 | 面 | 反 | 磁力綫 | 基座 | 高度 | 重量 | ||
| Order No. | Model | W | L | L1 | t | P | L2 | H | N.W. | |
| 5547-02 | 407E | 100X175 | 100 | 175 | 139 | 20 | 2+4 | 191 | 50 | 7kg |
| 5547-04 | 510E | 125X250 | 125 | 250 | 212 | 266 | 13.9kg | |||
| 5547-06 | 612E | 150X300 | 150 | 300 | 256 | 316 | 17.5kg | |||
| 5547-08 | 614E | 150X350 | 150 | 350 | 306 | 366 | 22.5kg | |||
| 5547-09 | 616E | 150X400 | 150 | 400 | 356 | 416 | 25.9kg | |||
| 5547-10 | 618E | 150X450 | 150 | 450 | 400 | 466 | 28.2kg | |||
| 5547-12 | 816E | 200X400 | 200 | 400 | 356 | 416 | 32.5kg | |||
| 5547-14 | 818E | 200X450 | 200 | 450 | 400 | 466 | 35.7kg | |||
| 5547-16 | 820E | 200X500 | 200 | 500 | 450 | 516 | 42kg | |||
訂購：粗目永磁吸盤 5547v
