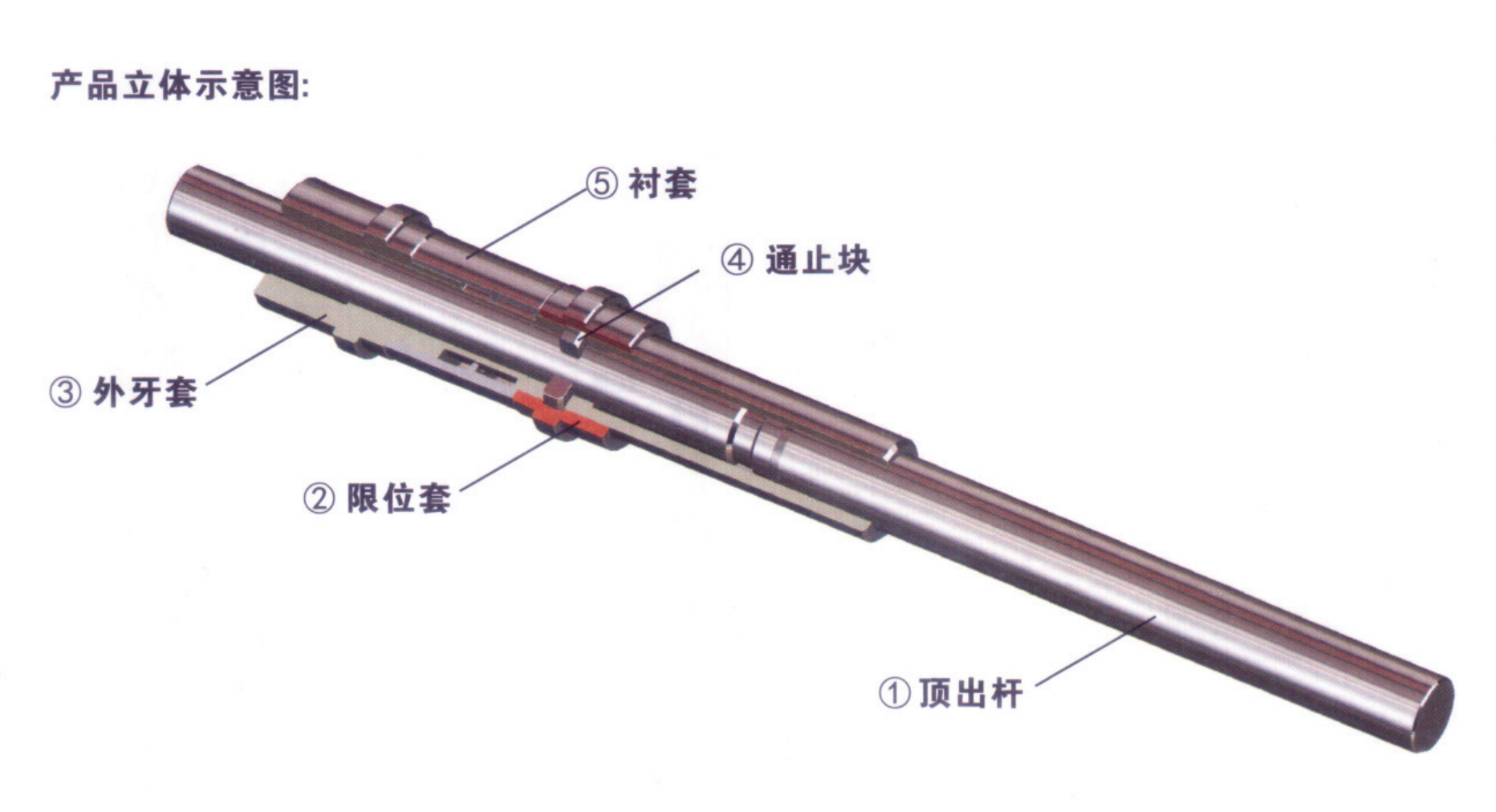

1.此二次頂出機構結構簡單，安裝方便，僅需極小安裝間；
2.重要零件采用SKD11材質及優質熱處理工藝，更耐磨；
3.產品表面增加涂層工藝，高耐磨性能大大增加了二次頂出機構的使用壽命。

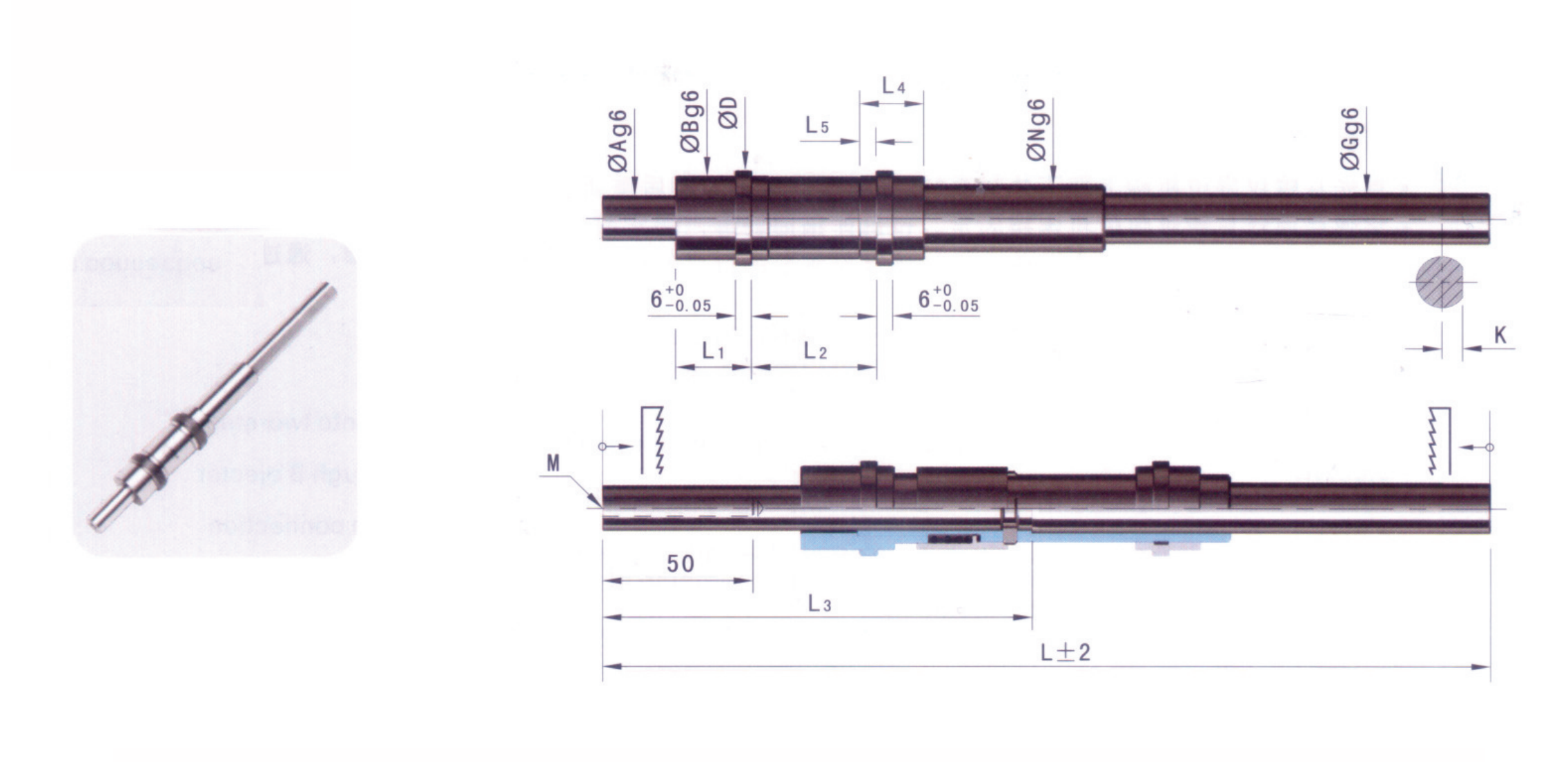

| Code | A | B | D | G | K | L | L1 | L2 | L3 | L4 | L5 | N | H1 | H2 | M |
| DX-142622 | 14 | 26 | 30 | 16 | 7.2 | 243 | 22 | 34 | 125 | 20 | 4 | 21 | 42 | 48 | M6 |
| DX-163027 | 16 | 30 | 34 | 18 | 8 | 314 | 27 | 44 | 152 | 23 | 6 | 24 | 54 | 80 | M8 |

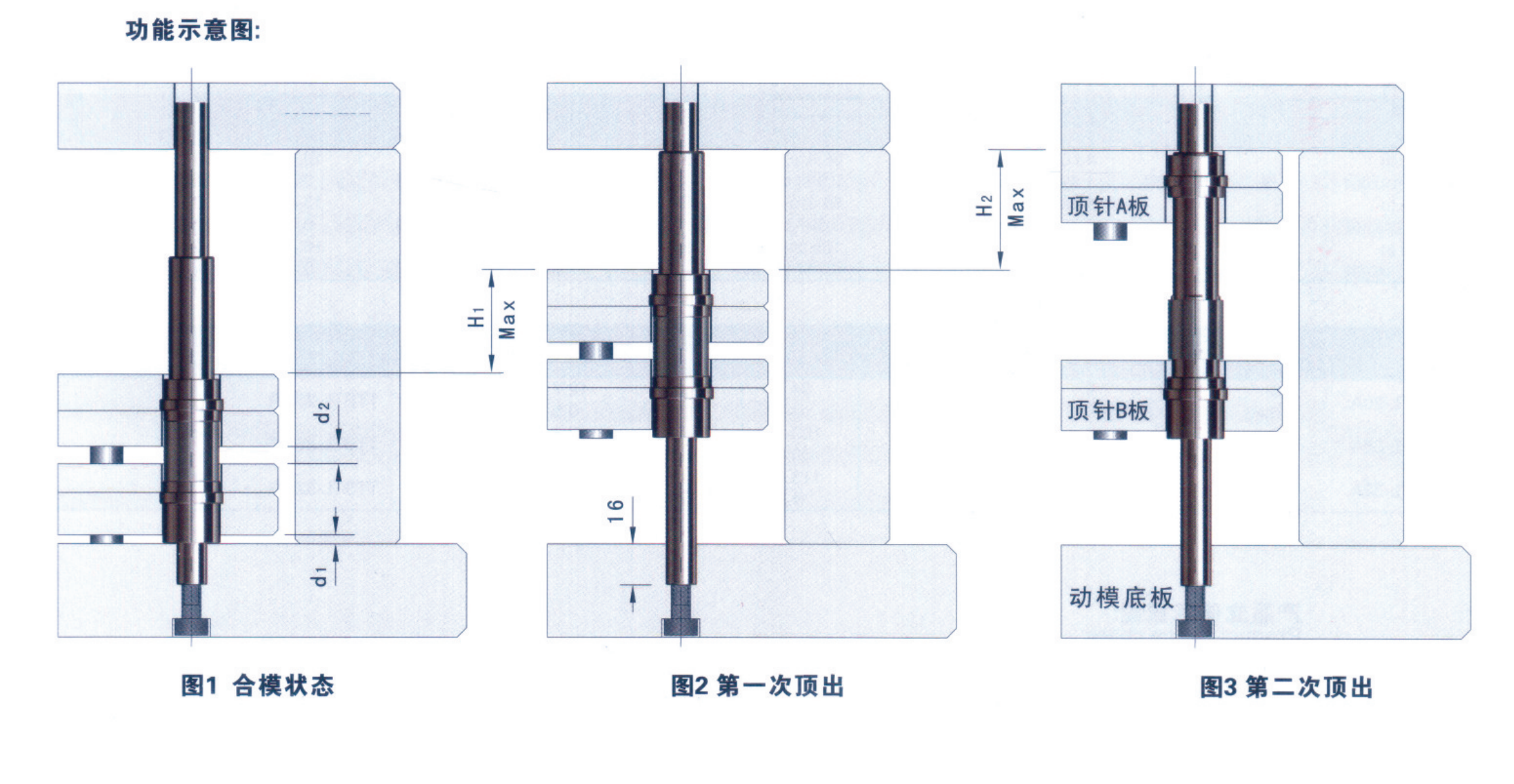

精確計算頂出行程，跟據需求將頂出桿從兩端截斷后使用；
將限位套安裝在頂針A板上，外牙套安裝到頂針B板上；
使用杯頭螺絲將頂出桿固定在動模底板上；
注意安裝前需計算精準，安裝完成后頂出行不可調節；
可動部分必須保持清潔，定時使用潤滑劑以保持其順滑；
進行配合功能測試，查看二次頂出機構各總部位是否順暢，行程是否吻合；
（建議在合模機或注塑機上測試，嚴禁使用吊機）
建議一套模具使用4套二次頂出機構，對稱安裝并且保4套二次頂出機構的頂出行程一致否則產品容易損壞；
所有安裝孔必須同心并且垂直于分型面。
訂購：二次頂出DX
