| D1 | E3 | E4 | E5 | E6 | E7 | E8 | E9 | E14 | T8 | T9 | H1 | H2 | M1 |
| 15 | 55 | 46 | 18.7 | M20x1 | 10 | 15.5 | 20 | 33 | 5 | 3.6 | 30 | 50 | M4 |
| 18 | 72 | 60 | 24 | M26x1.5 | 13 | 18.5 | 23 | 42 | 6 | 4 | 40 | 62 | M5 |
| 25 | 90 | 76 | 33 | M35x1.5 | 17 | 24 | 30 | 54 | 7 | 5 | 50 | 82 | M6 |
| 33 | 114 | 96 | 43 | M45x1.5 | 22 | 29 | 37 | 68 | 9 | 5 | 71 | 110 | M8 |
| 44 | 138 | 118 | 56 | M58x1.5 | 30 | 40 | 48 | 86 | 11 | 6 | 100 | 160 | M10 |

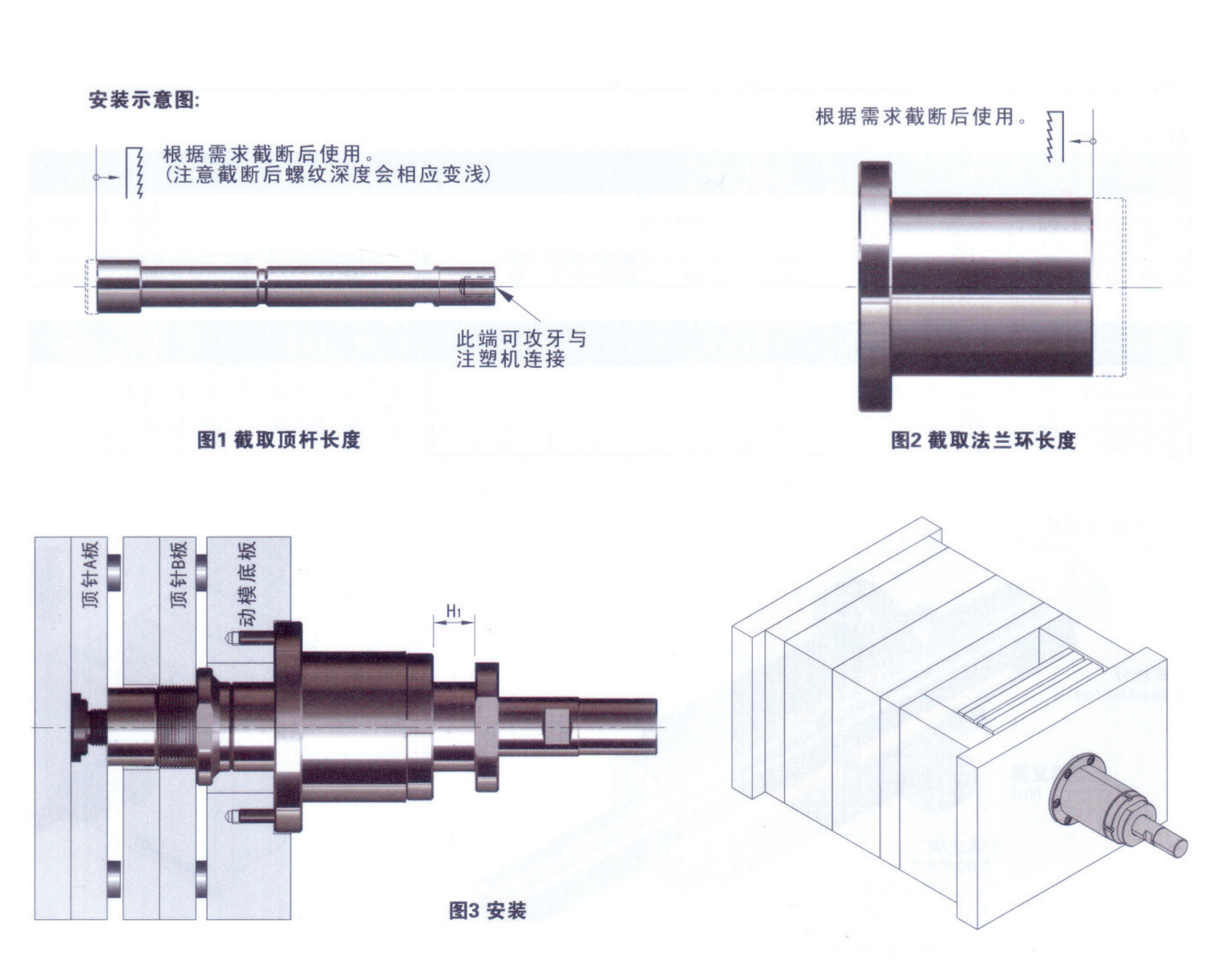

首先根據開框尺寸圖在模板上加工安裝孔；
精確計算頂出行程，根據需求截取法蘭環、頂桿長度，注意安裝完成后頂出行程不可調節；
使用杯頭螺絲將法蘭環固定在動模底板上，中牙套安裝在頂針B板上，頂桿固定頂針A板上;
可在頂桿的尾部攻內螺紋，以便與注塑機的中心頂桿相連接，型號不同，所配置的螺紋大小也不同；
進行配合功能測試，查看二次頂出機構各部位是否順暢，行程是否吻合。（建議在合模機或注塑機上測試，嚴禁使用吊機）
需精準安裝（一套模具上一般安裝一個頂出裝置）；行程要計算準確，否則產品容易損壞；
如模具需要維修改動，請先拆除鎖模裝置后再進行后續操作。
訂購：二次頂出E1860-2
