1.結構最簡單的倒鉤脫模機構，相對斜頂滑座，安裝空間更小；
2.安裝方便，簡化了加工工序，從而節約成本；
3.此款彈弓頂針?biāo)行吞柖寂溆袎|塊，銅套以及安裝螺絲；
4.可單獨使用，也可兩支配合使用，配合使用請參考型號“EE3202”。

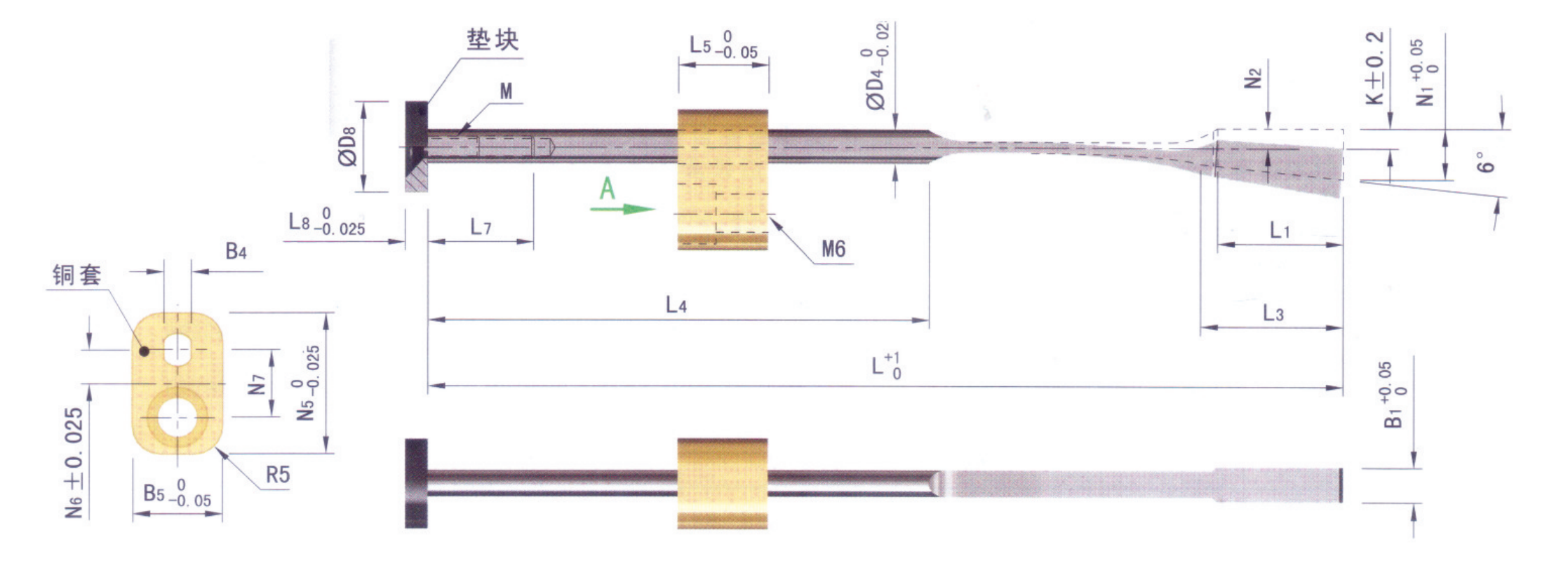

| B1 | N1 | L | L1 | L3 | L4 | L5 | L7 | L8 | N2 | K |
| 6.2 | 9 | 162 | 22 | 24.3 | 88 | 16 | 19 | 4 | 3.5 | 3.5 |
| 8.2 | ||||||||||
| 10.2 | 11.5 | 200 | 26 | 30 | 111 | 4.5 | 4.5 | |||
| 12.2 | ||||||||||
| 14.2 | 12.5 | 30 | 33.1 | 107 | ||||||
| 16.2 |
| Code | B1 | B5 | D4 | D8 | N5 | N6 | N7 | M |
| E3200-6-9.0-162 | 4.83 | 16 | 5.94 | 16 | 25 | 6 | 12 | M4 |
| E3200-8-9.0-162 | 5.08 | 6.35 | ||||||
| E3200-10-11.5-200 | 7.37 | 7.92 | M5 | |||||
| E3200-12-11.5-200 | ||||||||
| E3200-14-12.5-200 | ||||||||
| E3200-16-12.5-200 |
1.當標準件無法滿足實際使用要求時，我司可代為設計非標彈弓頂針;
2.如需我司代為設計非標彈弓頂針，請?zhí)峁┧苣z產品3D及模具圖；
3.如有疑問，歡迎來電咨詢
1.安裝在模具型芯內，必須保證彈弓頂針斜面（即膠位背面）與型芯完全貼合（即保證貼合長度L3值）
2.彈弓行程（K值）是指彈弓頂針在完全彈開后最高點行程，最高點延下相應會逐漸變小；
3.所有孔位加工都與分型面成直角；
4.為確保順利脫模，建議倒鉤位做相應的拔模斜度；
5.此款彈弓頂針可非標定制。
訂購：彈弓頂針E3200
