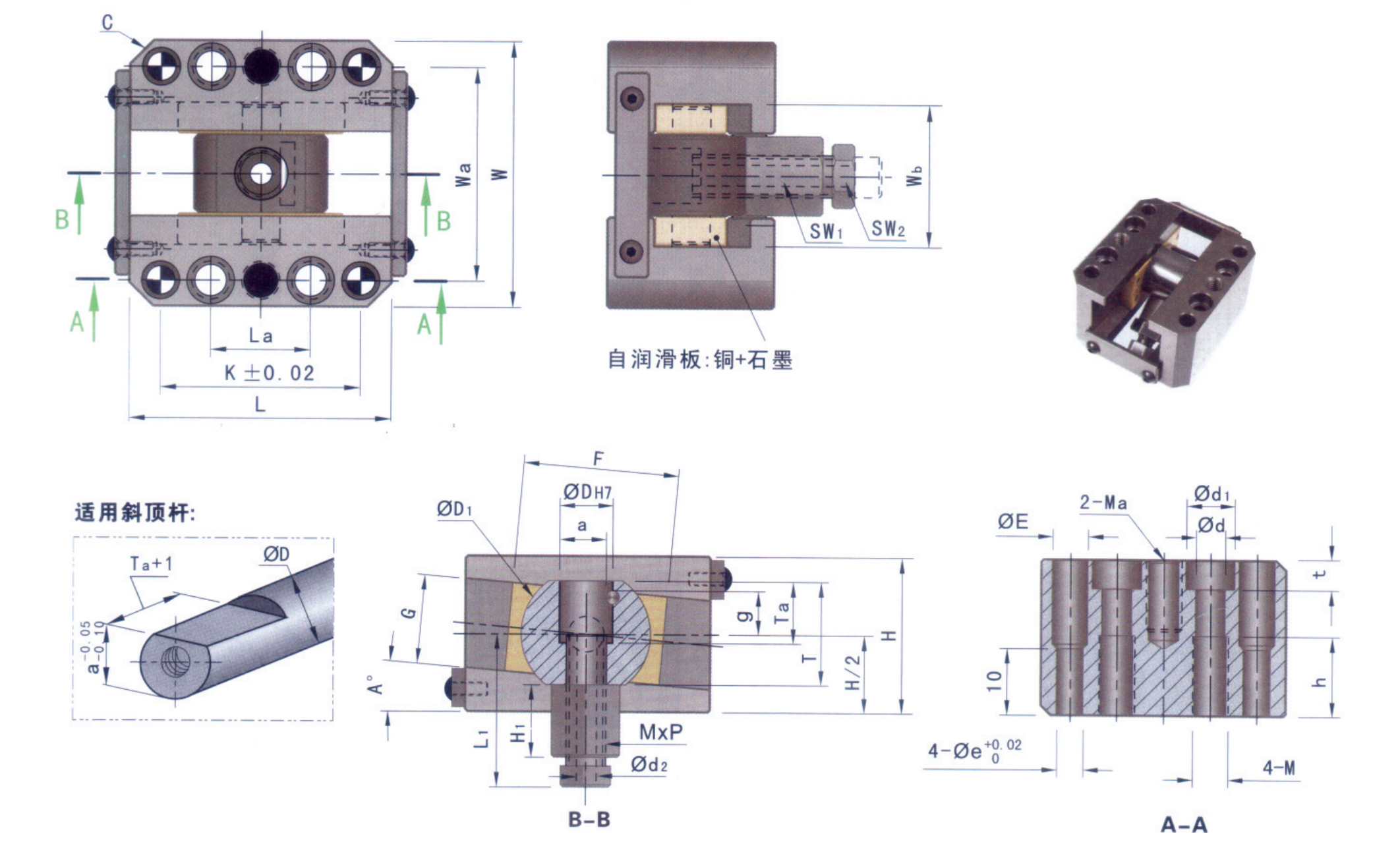

| D | W | Wa | Wb | L | La | L1 | K | C | d | d1 | d2 | H | H1 | h | E | e |
| 16 | 64 | 50 | 36 | 70 | 25 | 42 | 50 | 6 | 6.6 | 11 | 9 | 40 | 21 | 20 | 6.6 | 6 |
| 20 | 76 | 60 | 43 | 75 | 30 | 45 | 55 | 8 | 8.6 | 14 | 11 | 46 | 25 | 9 | 8 | |
| 25 | 81 | 65 | 48 | 85 | 40 | 49 | 65 | 13 | 48 | 21.5 | ||||||
| 30 | 88 | 72 | 55 | 100 | 50 | 55 | 80 | 54 | 26 |
| D | T | Ta | t | a | G | g | F | D1 | Sw1 | Sw2 | M | Ma | MxP | A 指定單位0° | A 指定單位1° |
| 16 | 24 | 15 | 6.5 | 13 | 24 | 10 | 45 | 30 | 17 | 14 | M8 | M8 | M14x1.5 | 0° | 0°-10° |
| 20 | 30 | 18 | 8.5 | 17 | 13 | 40 | 22 | 19 | M10 | M10 | M18x1.5 | ||||
| 25 | 35 | 20.5 | 22 | 26 | 14 | 50 | 45 | 27 | 22 | M22x1.5 | |||||
| 30 | 38 | 22 | 27 | 30 | 15 | 60 | 50 | 32 | 27 | M27x1.5 |
訂購：斜頂滑座KOCUM
