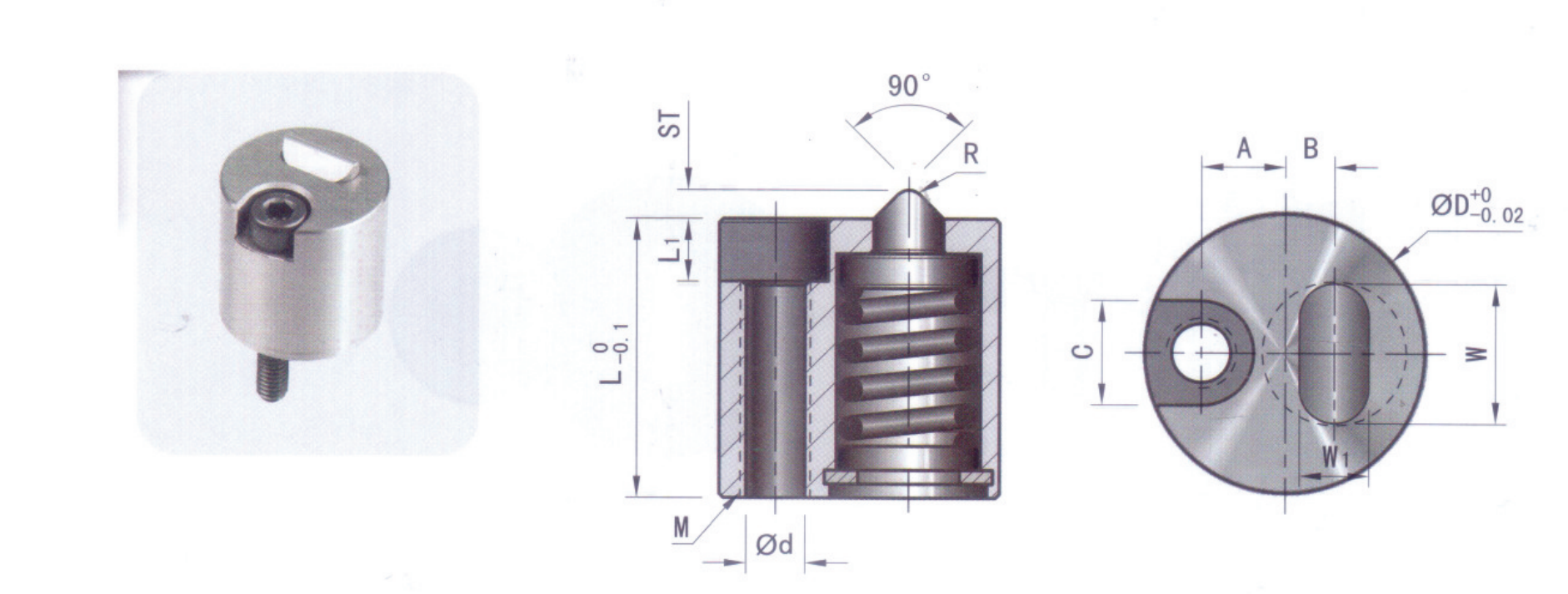

| Code | D | ST | L | L1 | A | B | C | D | W | W1 | R | 安裝螺絲 | 荷重(Kgf) |
| SLLK16-C | 16 | 1.6 | 15 | 3.3 | 5 | 2.5 | 6 | 3.2 | 8 | 4 | 1 | M3 | 28.6 |
| SLLK16-F | 78.8 | ||||||||||||
| SLLK20-F | 20 | 2 | 20 | 4.5 | 6 | 3.5 | 7.5 | 4.3 | 10 | 5 | 1.1 | M4 | 62.9 |
| SLLK20-L | 110 |

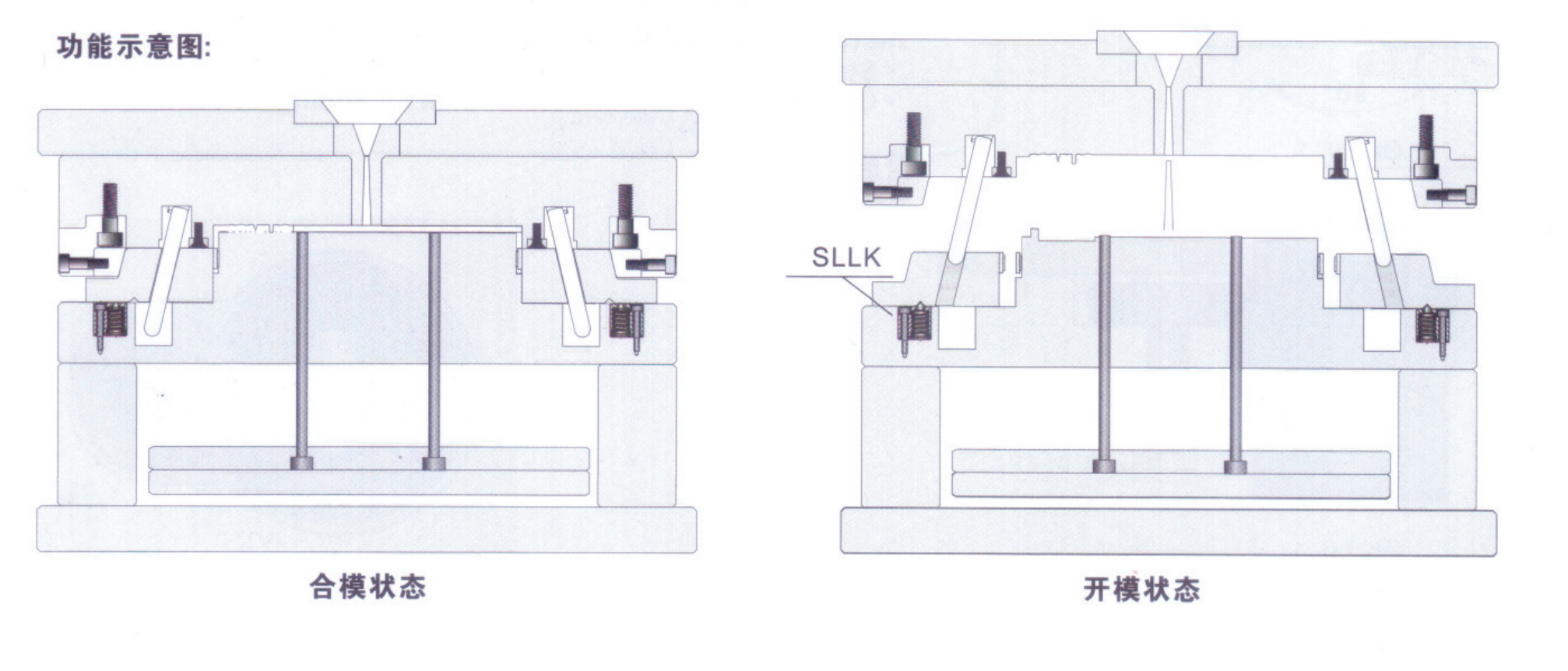

1 .此定位珠主要應用于大型行位機構；
2.采用面接觸設計，降低了接觸面的單位壓強，從而有效防止行位機構損傷。
使用此款產品的模具必須在行位上對應位置加工“Λ” 型槽
模具上所加工安裝孔必須與“Λ”型槽垂直，以便發揮最大限位功能。
負載過大，可能導致斜導柱燒結現象，建議減少滑塊阻力或使用低負載定位珠。
訂購：定位珠 SLLK
