安裝使用說明：

• 首先在模板上加工安裝孔，頂針A板上為螺絲過孔，頂針B板及動模底板為牙孔，牙 孔加工尺寸請參考型號為別對應的“D2、D3”值。為方便安裝也可自行制作法蘭固定；

• 其次在二次頂出機構的頂桿頭部加工一安裝螺孔，此安裝螺孔與頂針B板螺絲過孔尺寸 對應；

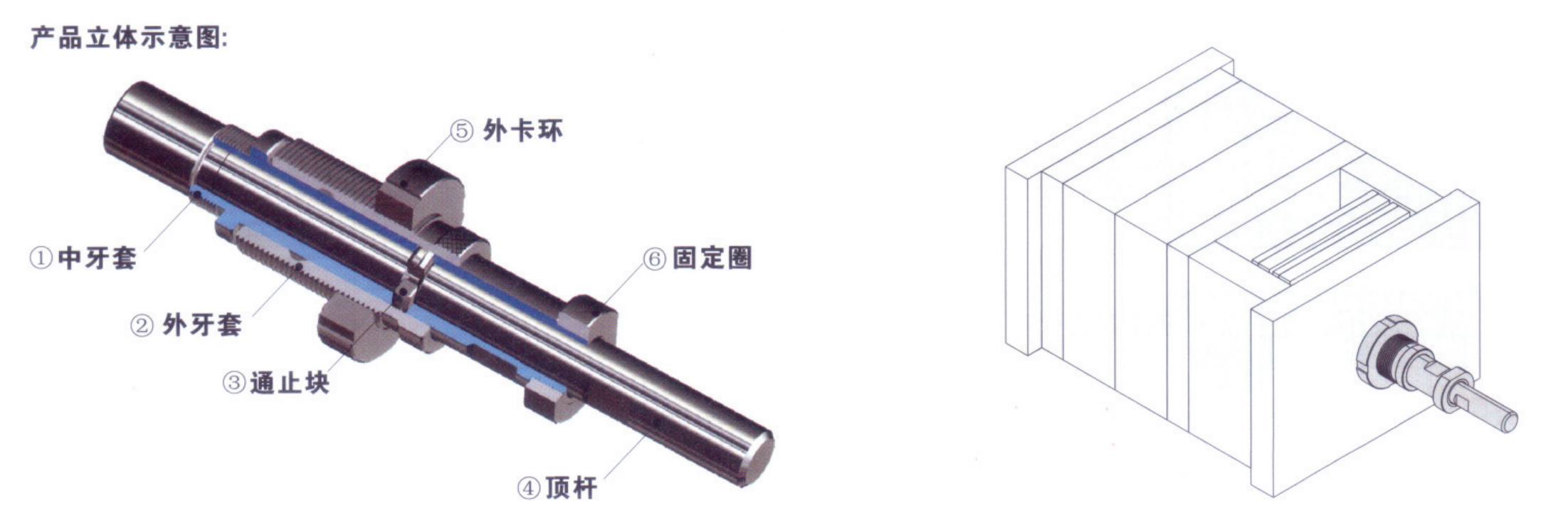

• 將外牙套安裝在動模底板上，中牙套安裝在頂針B板上，頂桿頭部用螺絲固定在頂 針A板上；

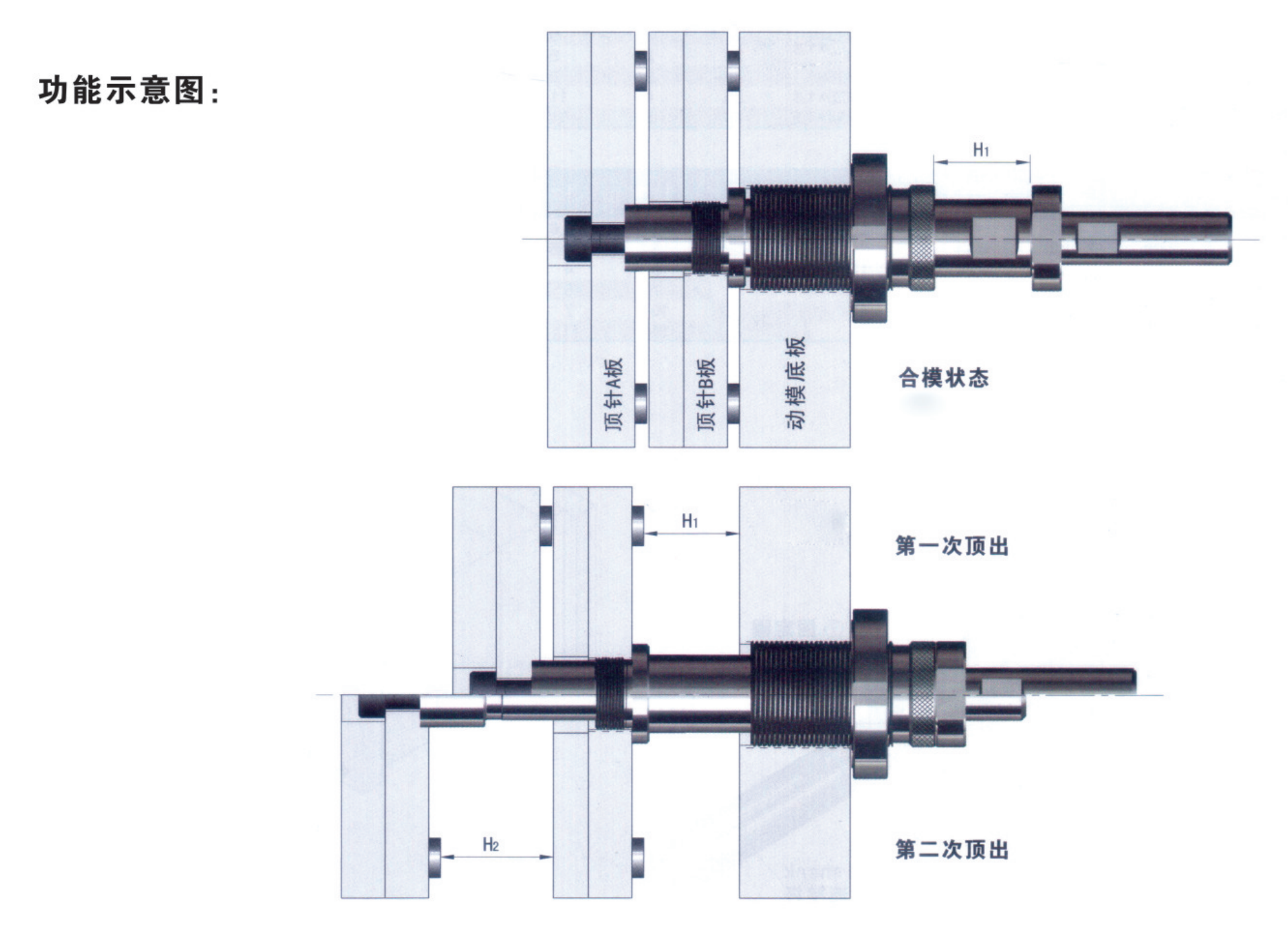

• 旋轉外牙套，調節外牙套與底板（法蘭）的相對位置即可在規定的范圍內設定第 一次頂出行程“H1” 的位置，設定后再將外卡環緊固；

• 可在頂桿的尾部攻內螺紋，以便與注塑機的中心頂桿相連接，型號不同，所配置的螺 紋大小也不同；

• 進行配合功能測試，查看二次頂出機構各部位是否順暢，行程是否吻合。（建議 在合模機或注塑機上測試，嚴禁使用吊機）

• “固定圈”在組裝時已經過加固處理，為保證頂出機構正常使用，在使用前后不可 隨意拆卸！

• 需精準安裝（一套模具上一般安裝一個頂出裝置），行程要計算準確，否則產品 容易損壞。
