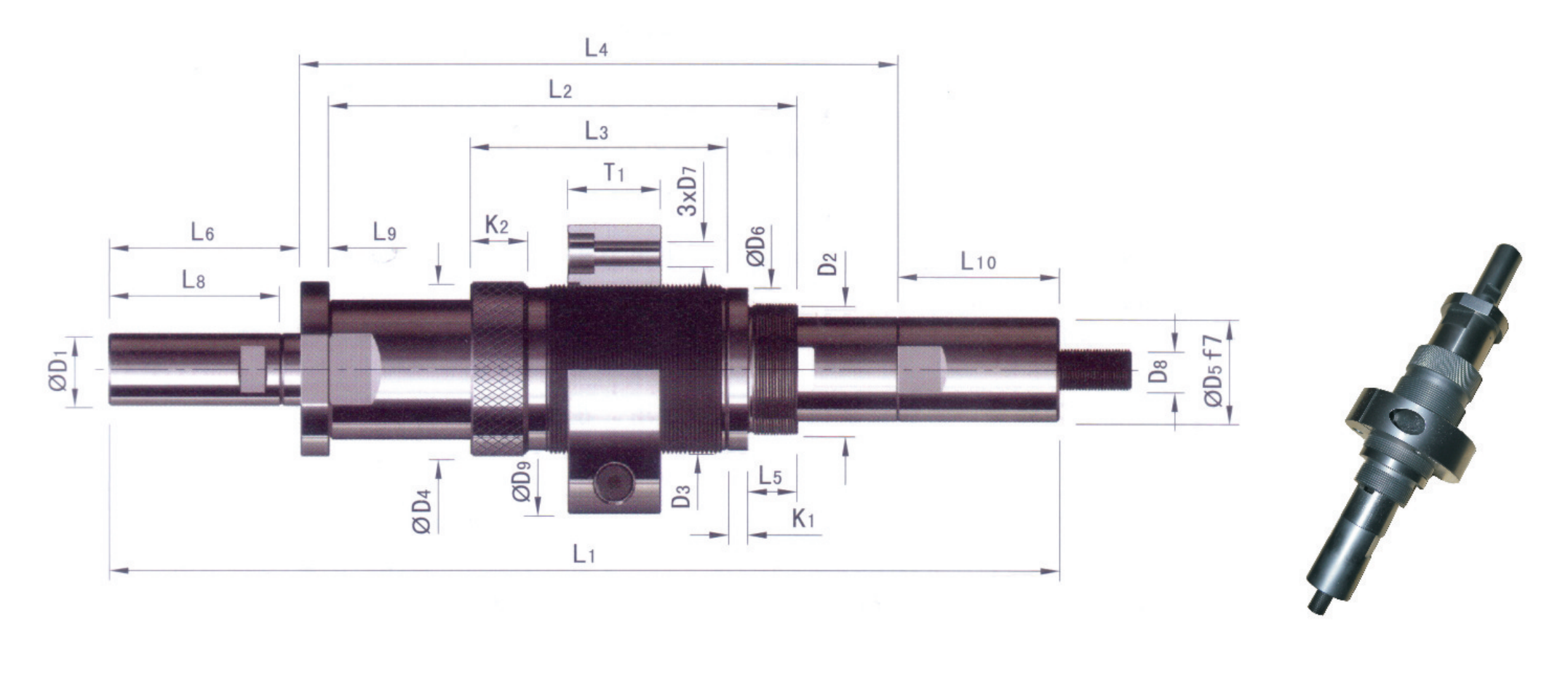

| Code | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | T1 |
| Z1695-22 | M40x1.5 | M52x1.5 | 52 | 31.5 | 50 | 9 | M12x1.5 | 90 | 25 |
| Z1695-25 | M45x1.5 | M60x1.5 | 60 | 36 | 56 | 9 | M14x1.5 | 100 | 32 |
| Z1695-32 | M55x1.5 | M72x1.5 | 72 | 44 | 70 | 11 | M16x1.5 | 110 | 42 |
| Code | L1 | L2 | L3 | L4 | L5 | L6 | L8 | L9 | L10 |
| Z1695-22 | 278 | 141 | 82 | 175 | 17 | 58 | 52 | 10 | 45 |
| Z1695-25 | 329 | 163 | 89 | 207 | 22 | 66 | 60 | 12 | 56 |
| Z1695-32 | 430 | 196 | 106 | 257 | 22 | 102 | 82 | 12 | 71 |
| Code | D1 | K1 | K2 | Sw1 | Sw2 | Sw3 | H1 | H2 | ||
| min. | max. | min. | max. | |||||||
| Z1695-22 | 22 | 6 | 18 | 17 | 46 | 36 | 6 | 48 | 4 | 36 |
| Z1695-25 | 25 | 7 | 18 | 19 | 55 | 41 | 8 | 60 | 5 | 50 |
| Z1695-32 | 32 | 8 | 16 | 27 | 65 | 50 | 10 | 86 | 6 | 60 |
1.機械互鎖設計, 安全可靠;
2.產品表面増加涂層工藝. 大大増加了二次頂出機構的使用壽命。

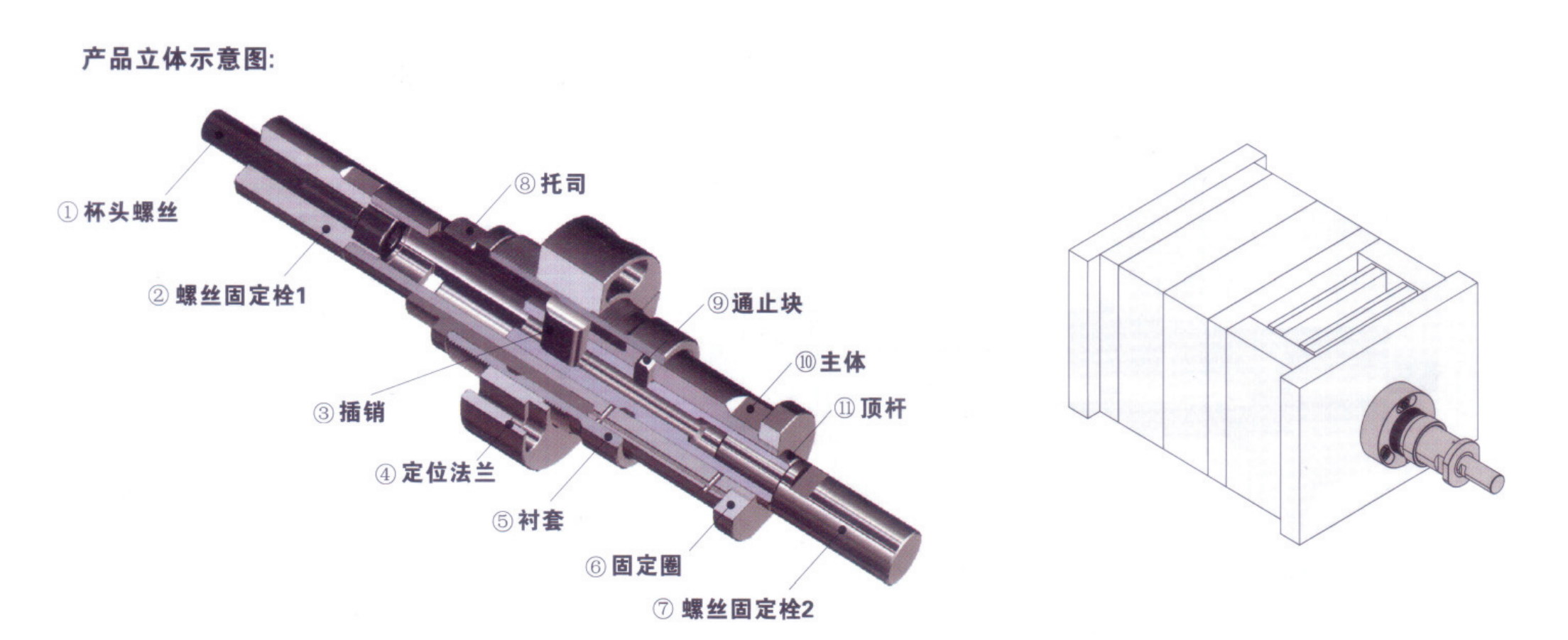

使用杯頭螺絲將法蘭固定在動模底板上，可選預緊，待其它部件安裝完成后再鎖緊杯頭螺絲；
將外牙套旋入定位法蘭，中牙套安裝在頂針B板上，中心頂桿固定在頂針A板上，為方便安 裝可以自制小型法蘭因定頂針板上再與中牙套或中心頂桿固定；
旋轉外牙套，調節外牙套與法蘭的相對位置即可在規定的范圍內設定第一次頂出行程 “S1”的位置，設定后再將法蘭鎖緊；
進行配合功能測試，查看二次頂出機構各部位是否順暢，行程是否吻合.（建議在合模機或 注塑機上測試，嚴禁使用吊機）
“固定圈”在組裝時已經過加固處理，為保證頂出機構正常使用，在使用前后不可隨意拆卸! 需精準安裝（一套模具上一般安裝一個頂出裝置）;行程要計算準確，否則產品容易損壞.
訂購：二次頂出 Z1695
