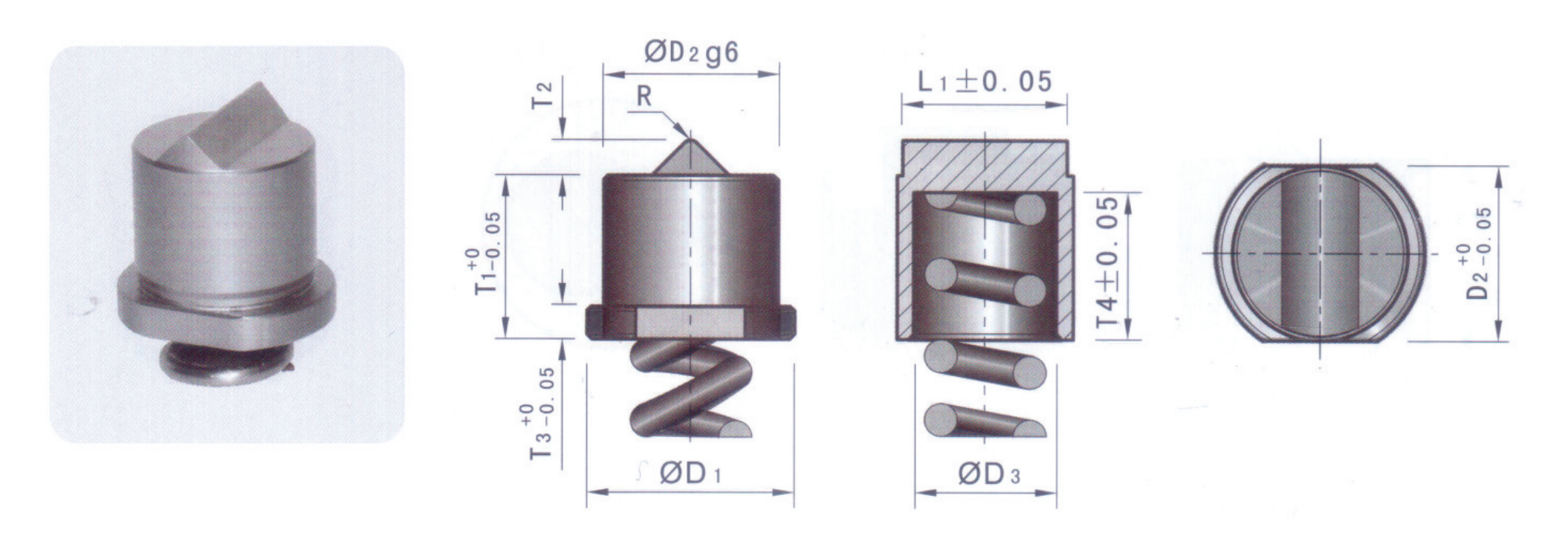

| Code | D2 | L1 | T1 | T2 | T3 | T4 | D1 | D3 | R | 荷重(Kgf) |
| Z5134-7 | 7 | 6.6 | 7 | 1 | 1.4 | 6.3 | 8.4 | 5.3 | 0.35 | 3.5 |
| Z5134-10 | 10 | 9.6 | 10 | 1.8 | 2 | 9 | 12 | 8.3 | 0.50 | 4.5 |
| Z5134-15 | 15 | 14.4 | 15 | 2.8 | 3 | 13.5 | 18 | 12.4 | 0.75 | 9.5 |
1.結構簡單，安裝方便
2.應用廣泛，可單獨安裝使用，也可配合行位機構Z4200使用。

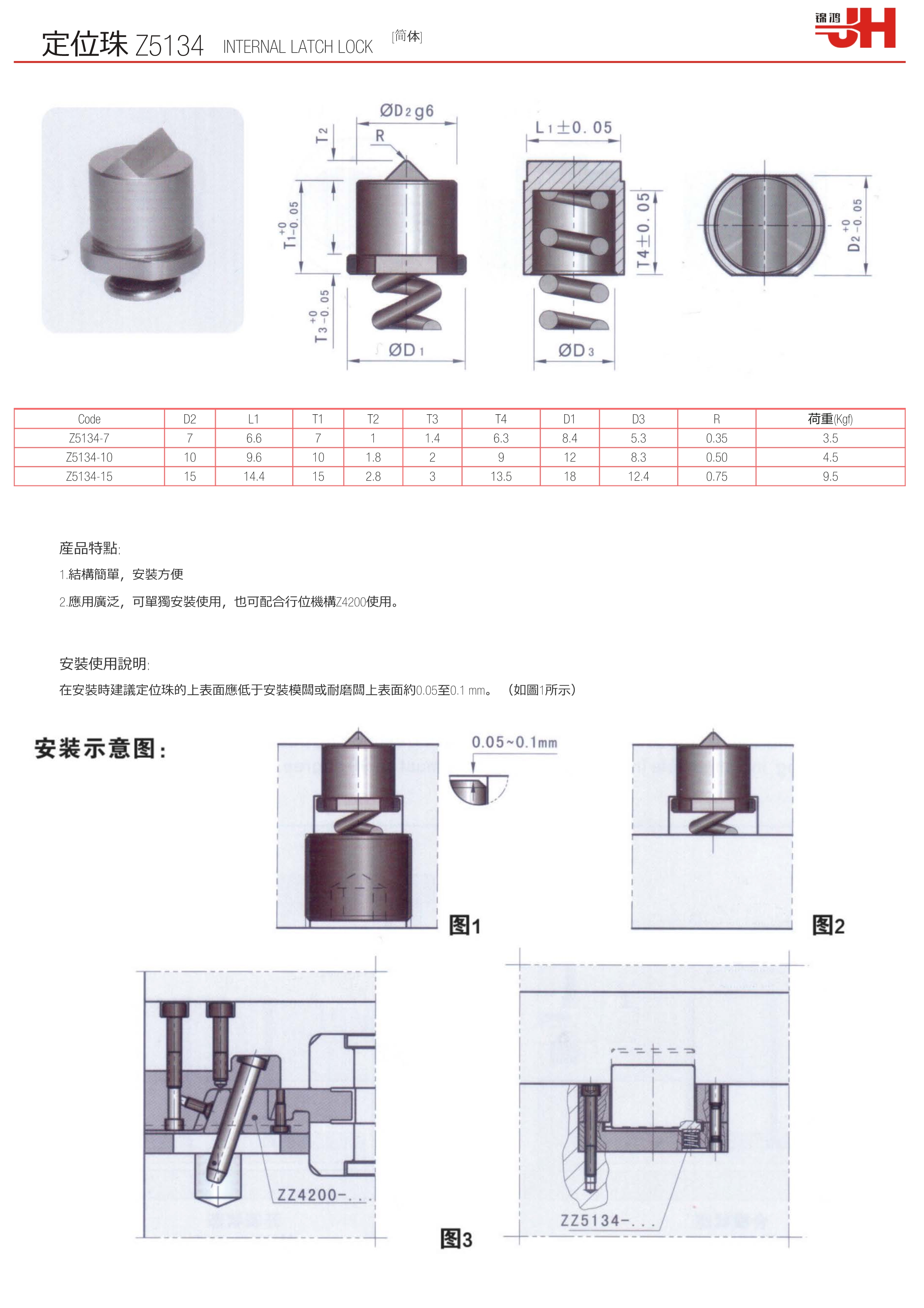

在安裝時建議定位珠的上表面應低于安裝模板或耐磨板上表面約0.05至0.1 mm。 （如圖1所示）
訂購：定位珠 Z5134
